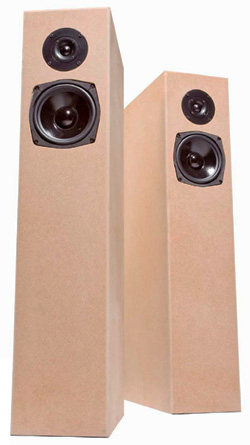

Prisvärda golvhögtalare
Mottot ”man får vad man betalar för” stämmer ofta väldigt bra, men ibland dyker det upp produkter på marknaden som verkligen går mot strömmen och ger otrolig valuta för pengarna. Floh im Ohr är en högtalare framtagen av tyska Klang & Ton som stämmer bra in på detta. För den relativt ringa penning det kostar att bygga dessa golvhögtalare får man väldigt mycket välljud som normalt kostar betydligt mer. Att högtalarna dessutom är enkla att bygga gör inte saken sämre.
Häng med oss när vi utvärderar och berättar mer om detta högtalarbygge!
Floh im Ohr är baserad på högtalarelement från tyska Moncor. Elementen tillhör en ganska ny serie där man verkligen prioriterat kvalitet och prisvärdhet, vilket resulterat i ett exceptionellt bra förhållande mellan pris och prestanda. Receptet är enkelt: genom att konstruera högtalarelementen med högsta precision i Tyskland och sedan låta tillverka dem i Asien under hård kvalitetskontroll har man lyckats skapa element som håller betydligt högre kvalitet än liknande i prisklassen.
Lådkonstruktionen
Floh im Ohr är konstruerade enligt den klassiska tvåvägsprincipen, där ett högtalarelement tar hand om låga frekvenser, hela vägen upp till det övre mellanregisterområdet, där ett annat högtalarelement tar över och återger resterande del av frekvensområdet. Frekvensområdena delas upp via ett delningsfilter så att varje högtalarelement jobbar inom lämpligast område.
Lådkonstruktionen är baserad på kvartsvågsprincipen med en avstämd pipa, men har även vissa likheter med transmissionline-konstruktioner. Rätt konstruerad med lämpliga högtalarelement är denna lådtyp känd för att åstadkomma imponerande resultat i de lägre frekvensregionerna, jämfört med traditionella slutna lådor och basreflexlådor. Detta på bekostnad av storleken som kan innebära en nackdel för en del personer. Dessa välljudande högtalare är ganska djupa med sina 37 cm – men har man bara platsen är de väl värda att satsa på. Trots ganska små högtalarelement ger högtalarna bra respons ner till imponerande 40 Hz!
Bygget av lådorna
Lådan är enkel att bygga och har man inte själv möjlighet att såga ut bitarna går det utmärkt att låta det lokala byggvaruhuset ta hand om grovjobbet. Det brukar inte kosta många kronor och man sparar mycket tid. Materialet bör vara 19 mm tjockt för god stabilitet och för att erhålla en konstruktion fri från resonanser. Både spånskiva och MDF är bra alternativ, fast MDF med sin jämnare yta möjliggör bäst finish på lådan.
En av fördelarna med att bygga egna högtalare är att man själv kan påverka utseendet. Låt kreativiteten flöda fritt för det finns inga givna regler när det gäller högtalarnas estetik. Tänk på att använda rikligt med trälim när högtalarlådorna sätts ihop, eftersom det är mycket viktigt att lådorna blir alldeles täta. Ett tips är att lägga silikon i varje skarv på insidan som en liten extra säkerhet.

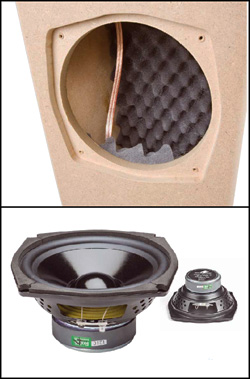

På bilden ovan kan man se att högtalarelementen är infällda i frontstycket med hjälp av en s.k. överhandsfräs. Detta är främst gjort av estetiska skäl och är lite överkurs. Det går alldeles utmärkt att bara såga upp hål och skruva fast högtalarelementen. När elementen skruvas fast är det även här viktigt att de sitter alldeles tätt. Ett tips är att lägga en tätningslist som klistras fast runt hålets kant. Listen komprimeras och tätar när högtalarelementen skruvas fast i lådan. Vi använde en tätningslist från Monacor med modellbeteckningen MDM-5 som fungerade utmärkt. Tänk slutligen på att korsdra skruvarna för att undvika skev montering.
Delningsfilterna

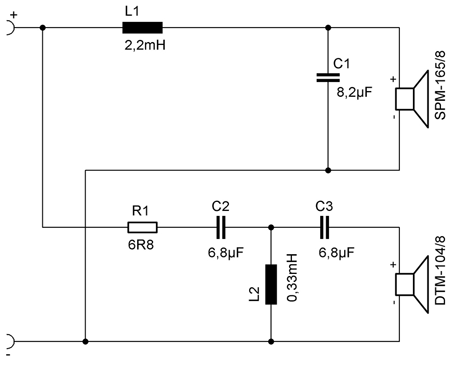

På bilden ovan ser vi kopplingsschemat för delningsfiltret. För en nybörjare kan det kännas svårt att gå från kopplingsschema till verklighet, men det är egentligen inte särskilt komplicerat. Om vi börjar med bas/mid högtalarelementet SPM-165/8 så är det kopplat via ett standardfilter som dämpar med 12 dB/oktav – en spole i serie med elementets pluspol och en kondensator parallellkopplad över plus och minuspol. Någon ytterligare korrigering behövs inte då högtalarelementet beter sig väldigt bra inom sitt frekvensområde. Diskantelementet DTM-104/8 är kopplat via ett filter som dämpar med 18 dB/oktav. En kondensator i serie med plusledaren följt av en spole kopplad parallellt med plus och minuspol och slutligen ytterligare en kondensator i serie med plusledaren. Man har även lagt ett effektmotstånd, markerat R1 på ritningen, vars uppgift är att nivåmatcha diskantelementet så att det spelar lika starkt som bas/mid-elementet.

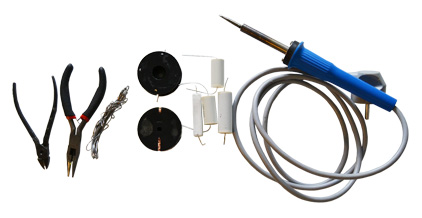

För att färdigställa delningsfilterna behövs, bortsett från komponenterna, en sidavbitare, lödkolv samt lödtenn.
Börja med att placera ut komponenterna enligt kopplingsschemat. Genom att klippa bort en del av komponentbenen kan komponenterna placeras närmare varandra. Detta är att föredra med tanke på att signalvägarna blir kortare, vilket främjar ljudkvaliteten.

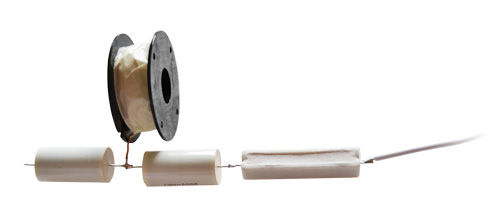

Vi börjar med filtret till diskantelementet. Skala av ca 3-4 mm av isoleringen. Lägg sedan lite tenn på lödkolvens spets för optimal värmeöverföring och lägg den an mot högtalarkabelns kopparledare. Därefter tillsätts lite lödtenn så att kopparledarna suger åt sig tennet.

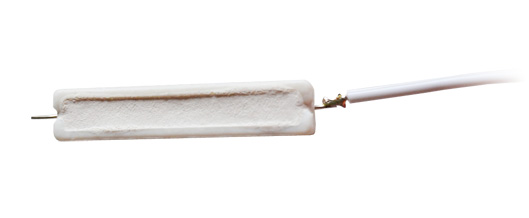

Tillsätt även lite lödtenn på effektmotståndets ben och lägg därefter an den förtennda delen av kabeln mot komponentbenet och värm ihop med lödkolven.
Samma procedur upprepas så att alla komponenter sätts samman enligt schemat.

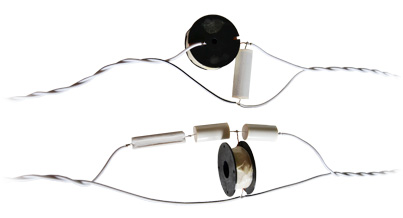

Bilden ovan visar både bas- och diskantfilter färdiga. Plus- och minusledare tvinnas därefter ihop, dels för att hanteringen blir lättare och dels för att de tvinnade kablarna reducerar påverkan från eventuella yttre störningar. De färdiga delningsfilterna monteras sedan lämpligen på en platta, t ex en bit masonit som sedan skruvas fast i högtalarlådan. Det går utmärkt att fästa spolarna i plattan med hjälp av buntband (straps) och lägga lite smältlim med hjälp av limpistol på respektive komponent. Då sitter allting ordentligt fast på plattan.

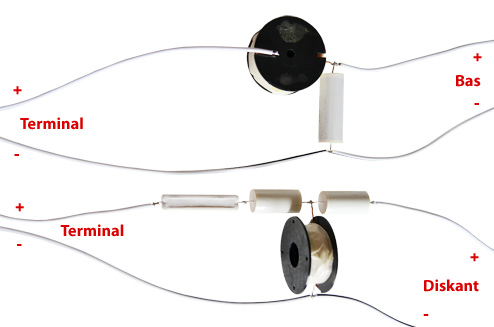

Utgångarna från respektive delningsfilter kopplas till högtalarelementen. Var noga med polariseringen (se bild ovan). Kabeln till basfiltrets plussida kopplas samman med kabeln till diskantfiltrets plussida på terminalens pluspol och sedan görs samma procedur med minuspolen. Det går även utmärkt att använda en dubbelterminal för Bi-wiring och koppla högtalarenheterna separat på var sitt kopplingsbleck.
Dämpning

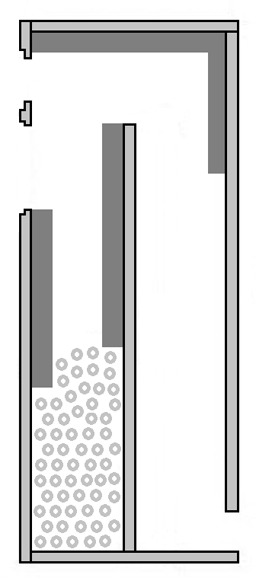

Högtalarlådan ska förses med två typer av dämpmaterial. I högtalarens topp och på en del av baksidan ska det sitta en perforerad dämpmatta, typ MDM-40 från Monacor. Detsamma gäller väggen bakom högtalarelementet och en bit på lådans framsida (se bild). Längst ner i högtalarens främre del och upp till mitten av lådan ska dämpmatta, typ Monacor MDM-2, läggas löst och luftigt hela vägen upp till cirka mitten av högtalaren. MDM-2 dämpmattan måste läggas löst och luftigt och får absolut inte pressas ihop. Lättaste sättet att montera dämpmaterialet och delningsfiltret är precis innan det sista sidostycket sätts fast. Då kommer man åt överallt.
Våra intryck

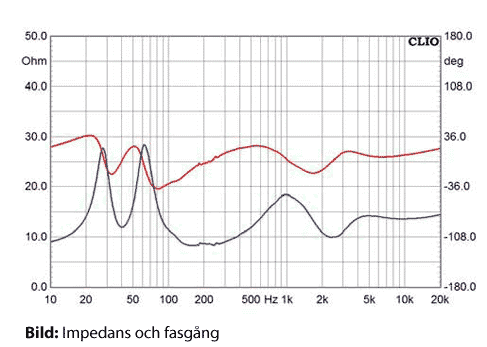

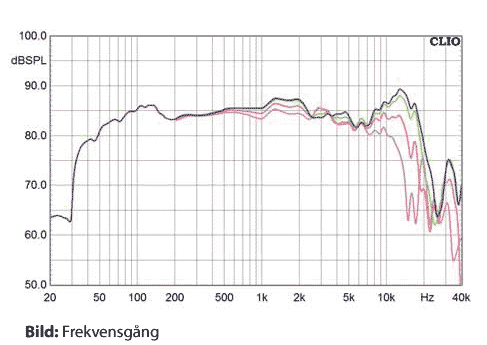

Bilderna ovan visar högtalarens frekvensgång samt impedans och fasgång. Vi på Eluxson är väldigt imponerande av Floh im Ohr — en otroligt spelglad och medryckande högtalare som är en fröjd att lyssna till. Konstruktionen i sig ger bra botten och alla register känns mycket välbalanserade. Detaljeringsgraden är relativt bra utan att högtalarna blir för påträngande och det går utmärkt att erhålla imponerande resultat även med enklare och billigare kringutrustning. Högtalarna passar till alla typer av musik och känns väldigt allround — en relativt lättbyggd högtalare som passar lika bra för nybörjaren som för den mer erfarne.
Floh im Ohr säljs som byggsats hos oss på Eluxson till ett mycket attraktivt pris.
