Att bygga delningsfilter tycker många är roligt och spännande samtidigt som det öppnar upp för intressanta möjligheter att åstadkomma optimalare högtalarkonstruktioner. På samma gång blir man som nybörjare lätt förvirrad av den ofta fragmentariska informationen som finns att tillgå på nätet. Vi har därför sammanställt detta dokument med den viktigaste informationen på ett och samma ställe, inklusive kopplingsscheman och delningsfiltertabeller, som gör det enklare att designa och bygga egna delningsfilter. Tabellerna erbjuder tillsammans ett flertal delningsfrekvenser med olika brantheter mellan 6 och 18 dB/oktav. Filterkaraktäristiken följer Butterworth-principen, vilken tillhör de vanligaste filtertyperna. Passiva delningsfilter brukar rekommenderas till filter med branthet upp till 18 dB/oktav. Om ett brantare delningsfilter krävs är det bättre med aktiv utrustning som istället sköter delningen på lågnivå-sidan.

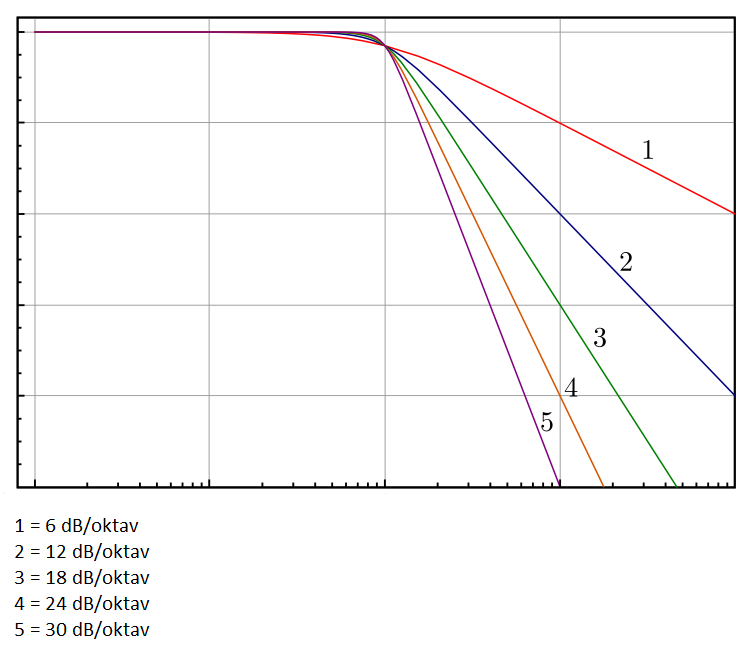

Tabellen nedan visar på ett enkelt sätt skillnaderna mellan olika brantheter från 6 till 30 dB/oktav.
Bilden nedan visar kopplingsscheman för de olika filtertyperna. Ett lågpassfilter dämpar alla höga frekvenser ovan vald delningsfrekvens medan ett högpassfilter dämpar alla låga frekvenser under vald delningsfrekvens.

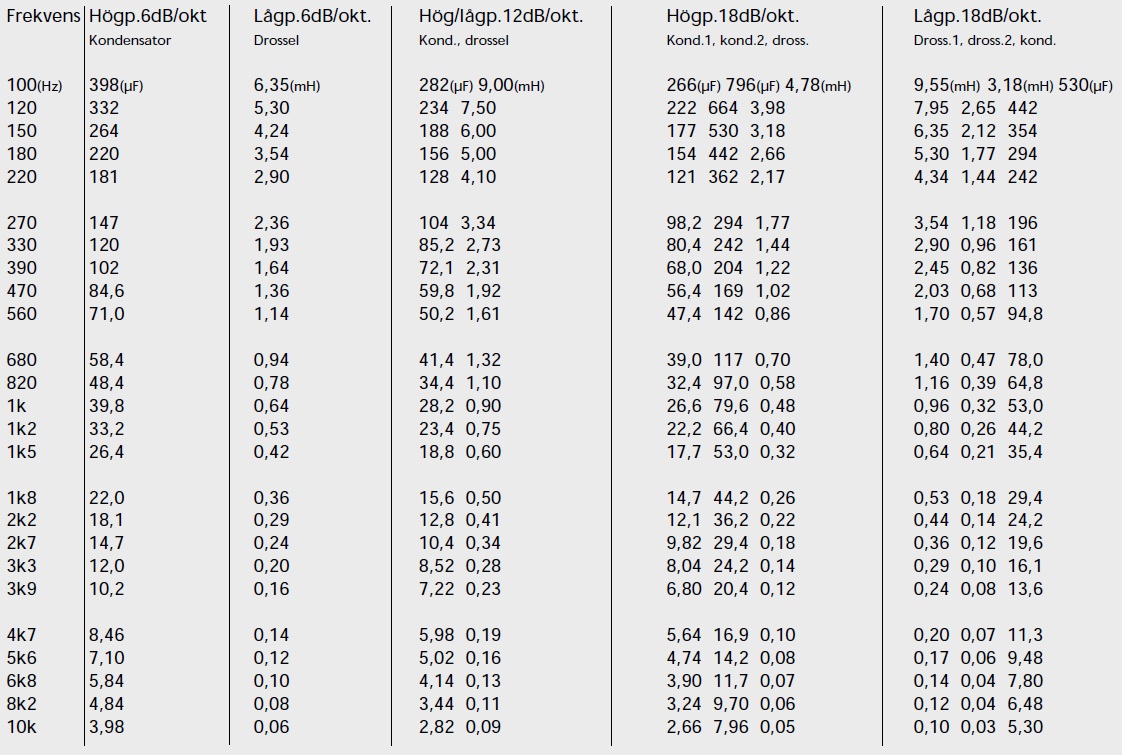

Komponentförteckning för 4 ohms impedans:
Komponentförteckning för 8 ohms impedans:
